1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM

تفاصيل المنتج

رقم الموديل: SPS40MA12E4S

شروط الدفع والشحن

احصل على أفضل سعر
إبراز:

1200 فولت المختلطة SiC المنفصلة,1200 فولت سيك موسفيت,المواد المزدوجة من سي سي سي

,

1200V Sic Mosfet

,

OEM Hybrid SiC Discretes

انخفاض في فولتاج الديود الجسم:
1.5 فولت
التصويت الحالي:
20 أ
اجره البوابه:
20nC
بوابة عتبة الجهد:
4 فولت
جهد العزل:
2500 فولت
أقصى درجة حرارة للتقاطع:
175 درجة مئوية
المقاومة داخل الدولة:
0.1Ω
سعة الإخراج:
50pF
نوع الحزمة:
TO-247
وقت الاسترداد العكسي:
20ns
ماس كهربائى يتحمل الوقت:
10 ميكروثانية
تردد التبديل:
100 كيلو هرتز
نطاق الحرارة:
-55 درجة مئوية إلى +175 درجة مئوية
تصنيف الجهد:
1200 فولت
انخفاض في فولتاج الديود الجسم:
1.5 فولت
التصويت الحالي:
20 أ
اجره البوابه:
20nC
بوابة عتبة الجهد:
4 فولت
جهد العزل:
2500 فولت
أقصى درجة حرارة للتقاطع:
175 درجة مئوية
المقاومة داخل الدولة:
0.1Ω
سعة الإخراج:
50pF
نوع الحزمة:
TO-247
وقت الاسترداد العكسي:
20ns
ماس كهربائى يتحمل الوقت:
10 ميكروثانية
تردد التبديل:
100 كيلو هرتز
نطاق الحرارة:
-55 درجة مئوية إلى +175 درجة مئوية
تصنيف الجهد:
1200 فولت
1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM

القوة الصلبة DS-SPS40MA12E4S-S03130001 V1.0

1200 فولت 40mΩ SiC MOSFET





1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 0







الخصائص:

□ فولتاج حجب عالي مع مقاومة تشغيل منخفضة

□ التبديل عالي السرعة مع سعة منخفضة

ديود داخلي سريع مع استرداد عكسي منخفض (Qrr)









نموذجي التطبيقات:

□ محولات الطاقة الشمسية

□ طوابق الشحن

□ أنظمة تخزين الطاقة

□ إمدادات الطاقة الصناعية

□ المحركات الصناعية





1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 1

أقصى التصنيفات @Tc=25°C (ما لم يكن خلاف ذلك محددة)

البند الرمز الشروط القيم الوحدة
فولتاج مصدر الصرف VDSmax VGS=0V، ID=100μA 1200 V
الجهد من مصدر البوابة VGSop ثابتة -5/+20 V
حد أقصى لجهد مصدر البوابة VGSmax ثابتة -8/+22 V

التيار المستمر

هوية

VGS=20V، Tc=25°C 75 أ
VGS=20V، Tc=100°C 53
التيار التنفسي النبضي هوية (نبض) عرض النبض tp محدود بـ Tjmax 120 أ
تفريغ السلطة PD TC=25°C، Tj=175°C 366 W
نطاق التقاطع Tj   -55 إلى +175 °C
نطاق درجة حرارة التخزين Tstg   -55 إلى +175 °C





1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 2

الكهرباء السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)

البند الرمز الشروط



دقيقة

القيم

-أجل



ماكس.

الوحدة
فولتاج انقطاع مصدر الصرف V ((BR) DSS VGS=0V، ID=100μA 1200 - - V

الجهد الحدودي للبوابة

VGS ((ث)

VDS = VGS ، ID = 10mA 2.0 2.8 3.5



V

VDS=VGS ، ID=10mA ، Tj=175°C - 1.9 -
التيار الصافي للجهد الـ IDSS VDS = 1200V ، VGS = 0V - 1 100 μA
تيار تسرب من البوابة الـ IGSS VGS=20V، VDS=0V - 10 100 nA

مقاومة مصدر الصرف في الحالة

RDS ((على))

VGS=20V، ID=35A - 40 60







VGS=20V، ID=35A، Tj=175°C - 64 -
VGS=18V، ID=35A - 43 70
VGS=18V، ID=35A، Tj=175°C - 67 -



التوصيل العابر

gfs

VDS = 20V ، IDS = 35A - 20 -



S

VDS=20V، IDS=35A، Tj=175°C - 18 -
طاقة تشغيل التبديل (ديود الجسم FWD)

إيون

VDS=800V،

VGS=-5V/20V، ID=35A،

-

635



-






طاقة التبديل عند إيقاف التشغيل (FWD)

أوف

RG ((ext) = 2.5Ω، L=200μH، Tj=25°C FWD=SPS40MA12E4S



-

201



-

μJ
وقت تأخير التشغيل (تد))   - 9 -
وقت النهوض tr VDD=800V، - 30 -

VGS=-5V/20V،

ID=35A،

ns
وقت تأخير الإيقاف (مغلق) - 31 -
RG ((ext) = 2.5Ω، L=200μH
وقت الخريف tf   - 12 -
البوابة إلى مصدر الشحنة Qgs



VDS=800V، VGS=-5V/20V، ID=35A

- 40 -
البوابة إلى رسوم الصرف Qgd - 60 - nC
إجمالي رسوم البوابة Qg - 163 -
سعة الدخول سيس





VGS = 0V ، VDS = 1000V

f=1MHz VAC=25mV

- 2534 -





pF

قدرة الإنتاج كوس - 110 -
سعة نقل العكسية كريس - 26 -
COSS الطاقة المخزنة إوسس - 70 - μJ
مقاومة البوابة الداخلية RG ((int) f=1MHz، VAC=25mV - 1.6 - Ω



عكس الديود السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)

البند الرمز الشروط



دقيقة

القيم -أجل



ماكس.

الوحدة

الجهد الأمامي للديود

VSD

VGS=-5V، ISD=20A - 4.9 7 V
VGS=-5V، ISD=20A، Tj=175°C - 4.1 - V

التيار المستمر للديود الأمامي

هو VGS=-5V - 75 - أ

وقت الانتعاش العكسي

trr VGS=-5V، - 32 - ns

رسوم الاسترداد العكسي

قصر ISD=35A، - 769 - nC
ذروة تيار الاسترداد العكسي إيرم VR=800V، di/dt=3000A/μs - 39 - أ

عكس الديود السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)



البند الرمز الشروط

دقيقة

القيم -أجل

ماكس.

الوحدة
المقاومة الحرارية من الارتباط إلى القضية RθJC   - 0.41 - °C/W





نموذجي الأداء



1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 3

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 4

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 5





نموذجي الأداء

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 6

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 7

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 8





نموذجي الأداء

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 9

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 10

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 11

نموذجي الأداء



1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 12

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 13

1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 14



نموذجي الأداء



1200 فولت هيبريد سي سي يفرز الموسفيت DS-SPS40MA12E4S-S03130001 V1.0 OEM 15



هذا هو كاربيد السيليكون (SiC) المعدن-أكسيد-شبه الموصلات الترانزستور المجال التأثير (MOSFET) مع تصنيف الجهد من 1200 فولت ومقاومة على الحالة (RDS ((on)) من 40 مليون أوم (40mΩ).المعروف أن SiC MOSFETs قادرة على الجهد العالي ومقاومة الحالة المنخفضةمما يجعلها مناسبة لتطبيقات الكهرباء الكفاءة مثل محولات الترددات العالية والمركبات الكهربائية.المقاومة 40mΩ في حالة التشغيل تشير إلى خسائر طاقة منخفضة نسبيا أثناء التوصيل، مما يسهم في تحسين الكفاءة في تطبيقات الطاقة العالية.

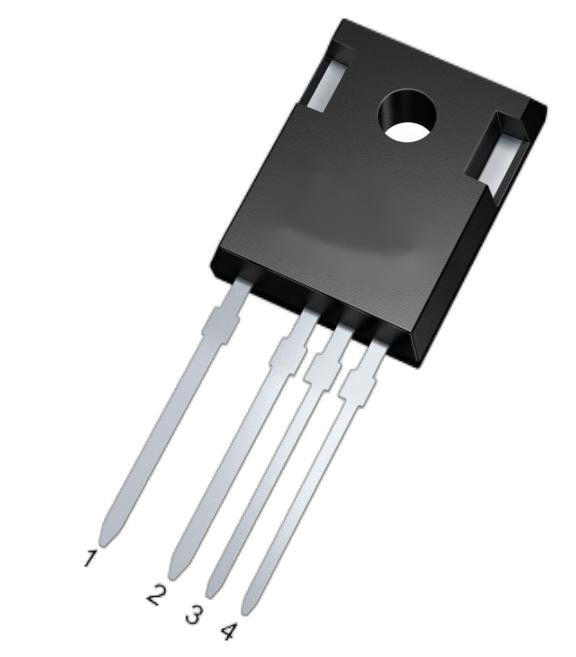

الحزمة المخطط: TO-247-4L
