تفاصيل المنتج
رقم الموديل: SPS12MA12E4S
شروط الدفع والشحن
التصويت الحالي: |
40A |
اجره البوابه: |
120 درجة مئوية |
بوابة عتبة الجهد: |
4 فولت |
جهد العزل: |
2500 فولت |
خالية من الرصاص: |
نعم.. |
أسلوب التركيب: |
من خلال الثقب |
المقاومة داخل الدولة: |
0.015Ω |
نوع الحزمة: |
TO-247 |
وقت الاسترداد العكسي: |
25ns |
متوافق مع الـ Rohs: |
نعم.. |
ماس كهربائى يتحمل الوقت: |
10 ميكروثانية |
تردد التبديل: |
100 كيلو هرتز |
نطاق الحرارة: |
-40°C إلى 175°C |
تصنيف الجهد: |
1200 فولت |
التصويت الحالي: |
40A |
اجره البوابه: |
120 درجة مئوية |
بوابة عتبة الجهد: |
4 فولت |
جهد العزل: |
2500 فولت |
خالية من الرصاص: |
نعم.. |
أسلوب التركيب: |
من خلال الثقب |
المقاومة داخل الدولة: |
0.015Ω |
نوع الحزمة: |
TO-247 |
وقت الاسترداد العكسي: |
25ns |
متوافق مع الـ Rohs: |
نعم.. |
ماس كهربائى يتحمل الوقت: |
10 ميكروثانية |
تردد التبديل: |
100 كيلو هرتز |
نطاق الحرارة: |
-40°C إلى 175°C |
تصنيف الجهد: |
1200 فولت |

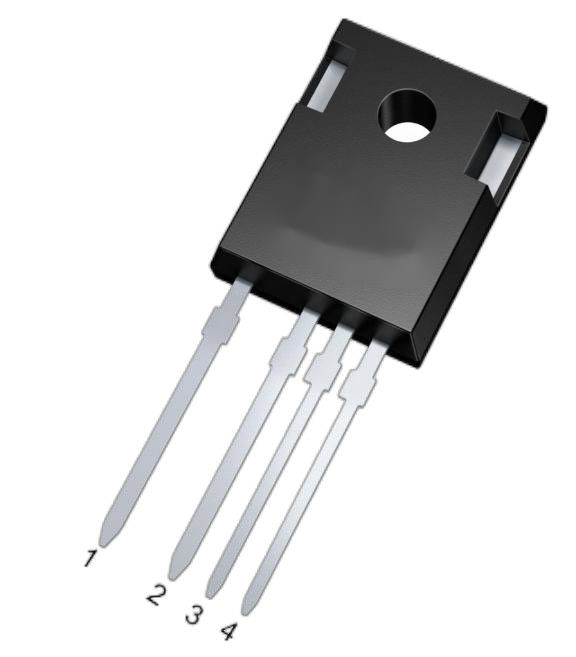

الطاقة الصلبة DS-SPS12MA12E4S
1200 فولت 12mΩ SiC MOSFET
الخصائص:
□ فولتاج حجب عالي مع مقاومة تشغيل منخفضة
□ التبديل عالي السرعة مع سعة منخفضة
ديود داخلي سريع مع استرداد عكسي منخفض (Qrr)
نموذجي التطبيقات:
□ محولات الطاقة الشمسية
□ طوابق الشحن
□ أنظمة تخزين الطاقة
□ إمدادات الطاقة الصناعية
□ المحركات الصناعية
أقصى التصنيفات @Tc=25°C (ما لم يكن خلاف ذلك محددة)
| البند | الرمز | الشروط | القيم | الوحدة |
| فولتاج مصدر الصرف | VDSmax | VGS=0V، ID=100μA | 1200 | V |
| الجهد من مصدر البوابة | VGSop | ثابتة | -5/+20 | V |
| حد أقصى لجهد مصدر البوابة | VGSmax | ثابتة | -8/+22 | V |
|
التيار المستمر |
هوية |
VGS=20V، Tc=25°C | 214 |
أ |
| VGS=20V، Tc=100°C | 151 | |||
| التيار التنفسي النبضي | هوية (نبض) | عرض النبض tp محدود بـ Tjmax | 400 | أ |
| تفريغ السلطة | PD | TC=25°C، Tj=175°C | 938 | W |
| نطاق التقاطع | Tj | -55 إلى +175 | °C | |
| نطاق درجة حرارة التخزين | Tstg | -55 إلى +175 | °C |
الكهرباء السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)
| البند | الرمز | الشروط |
القيم دقيقة -أجل ماكس. |
الوحدة | ||
| فولتاج انقطاع مصدر الصرف | V ((BR) DSS | VGS=0V، ID=100μA | 1200 | - | - | V |
| الجهد الحدودي للبوابة |
VGS ((ث) |
VDS=VGS ، ID=40mA | 2.0 | 2.7 | 3.5 | V |
| VDS=VGS ، ID=40mA ، Tj=175°C | - | 1.9 | - | |||
| التيار الصافي للجهد | الـ IDSS | VDS = 1200V ، VGS = 0V | - | 2 | 100 | μA |
| تيار تسرب من البوابة | الـ IGSS | VGS=20V، VDS=0V | - | 10 | 100 | nA |
|
مقاومة مصدر الصرف في الحالة |
RDS ((على)) |
VGS=20V، ID=100A | - | 12 | 20 |
mΩ |
| VGS=20V، ID=100A، Tj=175°C | - | 20 | - | |||
| VGS=18V، ID=100A | - | 13 | 25 | |||
| VGS=18V، ID=100A، Tj=175°C | - | 21 | - | |||
| التوصيل العابر |
gfs |
VDS = 20V ، IDS = 100A | - | 60 | - | S |
| VDS=20V، IDS=100A، Tj=175°C | - | 52 | - | |||
|
طاقة تشغيل التبديل (ديود الجسم FWD) |
إيون |
VDS=800V، VGS=-5V/20V، ID=100A، RG(ext)=5Ω، L=100μH، Tj=25°C FWD=SPS12MA12E4S |
- |
5.2 |
- |
م.ج. |
| طاقة التبديل عند إيقاف التشغيل (FWD) |
أوف |
- | 3.7 | - | ||
|
وقت تأخير التشغيل |
(تد)) |
VDD=800V، VGS=-5V/20V، ID=100A،RG(ext)=5Ω، L=100μH |
- |
24 |
- |
ns |
| وقت النهوض | tr | - | 149 | - | ||
| وقت تأخير الإيقاف | (مغلق) | - | 145 | - | ||
| وقت الخريف | tf | - | 49 | - | ||
|
البوابة إلى مصدر الشحنة |
Qgs |
VDS=800V، VGS=-5V/20V، ID=100A |
- |
215 |
- |
nC |
| البوابة إلى رسوم الصرف | Qgd | - | 179 | - | ||
| إجمالي رسوم البوابة | Qg | - | 577 | - | ||
| سعة الدخول |
سيس |
VGS = 0V ، VDS = 1000V f=1MHz VAC=25mV |
- | 8330 | - |
pF |
| قدرة الإنتاج | كوس | - | 343 | - | ||
| سعة نقل العكسية | كريس | - | 57 | - | ||
| COSS الطاقة المخزنة | إوسس | - | 217 | - | μJ | |
| مقاومة البوابة الداخلية |
RG ((int) |
f=1MHz، VAC=25mV | - | 0.8 | - | Ω |
عكس الديود السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)
| البند الرمز | الشروط |
القيم الوحدة دقيقة -أجل ماكس. |
||||
| الجهد الأمامي للديود |
VSD |
VGS=-5V، ISD=50A | - | 4.7 | 7 | V |
| VGS=-5V، ISD=50A، Tj=175°C | - | 3.8 | - | V | ||
| التيار المستمر للديود الأمامي |
هو |
VGS=-5V | - | 214 | - | أ |
| وقت الانتعاش العكسي | trr | VGS=-5V، | - | 46 | - | ns |
| رسوم الاسترداد العكسي | قصر | ISD=100A، | - | 1 | - | nC |
| ذروة تيار الاسترداد العكسي | إيرم | VR=800V، di/dt=1597A/μs | - | 37 | - | أ |
عكس الديود السمات @Tc=25°C (ما لم يكن خلاف ذلك محددة)
| البند الرمز | الشروط | القيم الوحدة | ||||
| المقاومة الحرارية من الارتباط إلى القضية | RθJC | - | 0.16 | - | °C/W | |
| المقاومة الحرارية من التقاطع إلى البيئة المحيطة |
RθJA |
- | 32 | - | °C/W | |
أداء نموذجي
أداء نموذجي
أداء نموذجي
أداء نموذجي
أداء نموذجي
هذا هو 1200 فولت الكربيد السيليكوني (SiC) MOSFET مع مقاومة على الحالة من 12 مليون أوم (12mΩ).مما يجعلها مناسبة للتطبيقات الإلكترونية ذات الطاقة الفعالة مثل محولات الترددات العالية والمركبات الكهربائية.
الحزمة المخطط: إلى 2474 لتر
