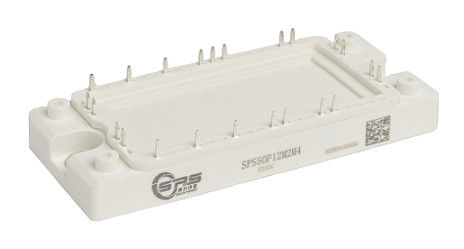

رقم الموديل: SPS50P12M2M4
شروط الدفع والشحن
اسم المنتج: |
وحدة تشغيل IGBT |
تيار جامع: |
50A |
جهد المجمع-الباعث: |
± 1200 فولت |
التصويت الحالي: |
50A |
جهد بواعث البوابة: |
± 20 فولت |
أقصى درجة حرارة للتقاطع: |
150 درجة مئوية |
أسلوب التركيب: |
أفسد |
عدد دبابيس: |
7 |
نطاق درجة حرارة العمل: |
-40 درجة مئوية إلى + 125 درجة مئوية |
نوع الحزمة: |
حزمة اقتصادية |
وقت الاسترداد العكسي: |
100ns |
ماس كهربائى يتحمل الوقت: |
10 ميكروثانية |
تردد التبديل: |
20 كيلو هرتز |
المقاومة الحرارية: |
0.1°C/W |
تصنيف الجهد: |
1200 فولت |
اسم المنتج: |
وحدة تشغيل IGBT |
تيار جامع: |
50A |
جهد المجمع-الباعث: |
± 1200 فولت |
التصويت الحالي: |
50A |
جهد بواعث البوابة: |
± 20 فولت |
أقصى درجة حرارة للتقاطع: |
150 درجة مئوية |
أسلوب التركيب: |
أفسد |
عدد دبابيس: |
7 |
نطاق درجة حرارة العمل: |
-40 درجة مئوية إلى + 125 درجة مئوية |
نوع الحزمة: |
حزمة اقتصادية |
وقت الاسترداد العكسي: |
100ns |
ماس كهربائى يتحمل الوقت: |
10 ميكروثانية |
تردد التبديل: |
20 كيلو هرتز |
المقاومة الحرارية: |
0.1°C/W |
تصنيف الجهد: |
1200 فولت |
القوة الصلبة-DS-SPS50P12M2M4-S04040005 V1.0
1200 فولت 50A IGBT PIM الوحدة
1200 فولت 50A IGBT PIM
الخصائص:
نموذجي التطبيقات:
IGBT IGBT
خصائص الإخراج IGBT، عاكس (نموذجي) خصائص النقل IGBT، عاكس (نموذجي)
IC=f (VCE) IC=f (VGE)
IGBT IGBT
خسائر التبديل IGBT، عاكس (نموذجي) خسائر التبديل IGBT، عاكس (نموذجي)
E=f (IC) E=f (RG)
IGBT،RBSOA IGBT
منطقة التشغيل الآمنة للتحيز العكسي IGBT ، Inverter (RBSOA) العائق الحراري العابر IGBT ، Inverter
IC=f (VCE) ZthJC=f (t)
الـ FRD FRD
خصائص الإخراج FRD، عاكس (معتاد) خسائر التبديل FRD، عاكس (معتاد)
IF=f(VF) E=f (IF)
الـ FRD FRD
خسائر التبديل FRD، عاكس (نموذجي) عائق حراري عابر FRD، عاكس
E=f (RG) ZthJC=f (t)
IGBT FRD
الخصائص الخارجة IGBT، برنامج الفرامل (نموذجي) الخصائص إلى الأمام من FRD، برنامج الفرامل (نموذجي)
IC=f (VCE) IF=f (VF)
هذه وحدة متكاملة للطاقة (PIM) من نوع IGBT ذات الجهد القياسي 1200 فولت والتيار القياسي 50A.تستخدم وحدات IGBT PIM عادة في تطبيقات إلكترونية مختلفة مثل محركات المحركالمواصفات تشير إلى قدرة الوحدة على التعامل مع أقصى فولت 1200 فولت و أقصى تيار 50A.تدابير التبريد والحماية المناسبة ضرورية لضمان تشغيل موثوق به وآمن في تطبيقات عالية الطاقة.
