القوة الصلبة-DS-SPS820F08HDM4-S04090002

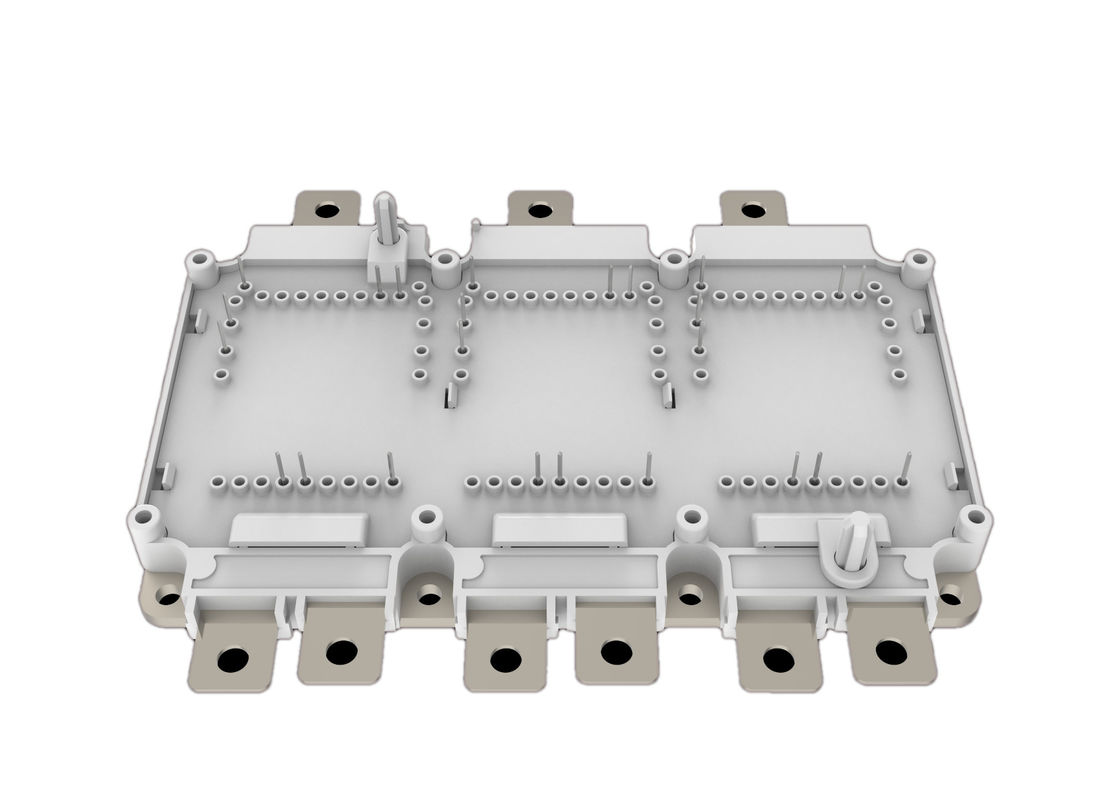

750 فولت 820A IGBT ممتلئة الجسر الوحدة
750 فولت 820A IGBT
الخصائص:
□ تقنية 750 فولت Trench+ Field Stop
ديودات حرة مع استعادة عكسية سريعة وناعمة
□ VCE ((sat)مع معامل حرارة إيجابي
□ انخفاض خسائر التبديل
□ صعوبة الدور القصير
نموذجي التطبيقات:
□ محركات الدفع
□ المركبات الكهربائية الهجينة
□ تطبيقات السيارات
□ سيارات الزراعة التجارية
الحزمة
| البند | الرمز | الشروط | القيم | الوحدة | |||
|
فولتاج اختبار العزل |
(فيسول) | RMS، f = 0 Hz، t = 1 s |
4.2 |
كيلو فولت |
|||
|
مادة لوحة قاعدة الوحدة |
كيو |
||||||
|
العزل الداخلي |
(الفئة 1 ، IEC 61140) العزل الأساسي (الفئة 1 ، IEC 61140) |
ال2أوه3 |
|||||
|
مسافة الزحف |
-أرجوك | المحطة إلى المغسلة الحرارية | 9.0 |
ملم |
|||
| -أرجوك | المحطة إلى المحطة | 9.0 | |||||
|
التخليص |
واضح | المحطة إلى المغسلة الحرارية | 4.5 |
ملم |
|||
| واضح | المحطة إلى المحطة | 4.5 | |||||
|
مؤشر تتبع مقارن |
CTI |
>200 |
|||||
| البند | الرمز | الشروط | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
وحدة الحثية الضالة |
LsCE |
10 |
nH | ||||
|
المقاومة الرصاصية للوحدة، المحطات - رقاقة |
RCC+EE | Tج= 25 درجة مئوية |
0.75 |
mΩ |
|||
|
درجة حرارة التخزين |
Tstg |
-40 |
125 |
°C |
|||
|
عزم التثبيت لتركيب الوحدة |
M4 | الصفيحة الأساسية للمحفز الحراري |
1.8 |
2.2 |
Nm |
||
| M3 | PCB إلى الإطار |
0.45 |
0.55 |
Nm |
|||
|
الوزن |
G |
725 |
g |
||||
IGBT
أقصى مقيّم القيم
| البند | الرمز | الشروط | القيم | الوحدة | |
|
التيار الكهربائي لجهاز الجمع |
الـ VCES | Tvj= 25 درجة مئوية |
750 |
V |
|
|
حد أقصى لجهد إرسال البوابة |
VGES |
± 20 |
V |
||
|
الجهد الانتقالي من البوابة |
VGES | tب≤10μs، D=0.01 |
±30 |
V |
|
|
التيار الجمع المطبق |
الرقم الدولي |
820 |
أ |
||
|
التيار المستمر في مجمع التيار المباشر |
أناج | TF= 80 درجة مئوية، Tvjmax= 175 درجة مئوية |
450 |
أ |
|
|
التيار الكولكتوري النبض،tp محدودة من قبل Tjmax |
ICpulse |
1640 |
أ |
||
|
تبديد الطاقة |
Ptot | TF= 75 درجة مئوية |
769 |
W |
|
| البند | الرمز | الشروط | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
فولتاج التشبع بين الجمع والمنبع |
VCE ((sat) | أناج=450A، Vجنرال=15 فولت | Tvj= 25 درجة مئوية | 1.20 | 1.40 |
V |
|
| Tvj= 125 درجة مئوية | 1.24 | ||||||
| Tvj=150°C | 1.27 | ||||||
| أناج=820A، Vجنرال=15 فولت | Tvj= 25 درجة مئوية | 1.40 | 1.60 | ||||
| Tvj= 125 درجة مئوية | 1.55 | ||||||
| Tvj=150°C | 1.60 | ||||||
|
الجهد الحدودي للبوابة |
VGE ((م)) | Vالمواصفات= Vجنرال، أناج=9.6mA |
5.1 |
5.8 |
6.5 |
V |
|
|
التيار القاطع بين جهاز الجمع والجهاز المصدر |
المياه | Vالمواصفات=750 فولت، Vجنرال=0V | Tvj= 25 درجة مئوية | 100 | μA | ||
| Tvj=150°C | 5 | mA | |||||
|
تيار تسرب من الناقل |
الـ IGES | Vالمواصفات=0V،Vجنرال= ± 20 فولت، Tvj= 25 درجة مئوية |
-200 |
200 |
nA |
||
|
رسوم البوابة |
قG | Vالمواصفات=400 فولت، Iج= 450A ، Vجنرال=-8/+15 فولت |
1.6 |
μC |
|||
|
المقاومة الداخلية للبوابة |
RGint |
0.8 |
Ω |
||||
|
سعة الدخول |
سيس | Vالمواصفات= 25 فولت، Vجنرال=0V، f =100kHz |
42.4 |
nF |
|||
|
قدرة الإنتاج |
كوز |
3.1 |
|||||
|
سعة نقل العكسية |
كريس |
0.8 |
|||||
|
وقت تأخير التشغيل، الحمل التحفيزي |
(تد)) |
Vسي سي=400 فولت،Iج=450A R(جون)= 2.5Ω، Vجنرال=-8/+15 فولت |
Tvj= 25 درجة مئوية | 90 | ns | ||
| Tvj= 125 درجة مئوية | 92 | ns | |||||
| Tvj=150°C | 96 | ns | |||||
|
وقت الارتفاع، الحمل التحفيزي |
tر | Tvj= 25 درجة مئوية | 64 | ns | |||
| Tvj= 125 درجة مئوية | 68 | ns | |||||
| Tvj=150°C | 70 | ns | |||||
|
وقت تأخير الإيقاف، الحمل التحفيزي |
(مغلق) |
Vسي سي=400 فولت،Iج=450A Rغوف=5.1Ω، Vجنرال=-8/+15 فولت |
Tvj= 25 درجة مئوية | 520 | ns | ||
| Tvj= 125 درجة مئوية | 580 | ns | |||||
| Tvj=150°C | 590 | ns | |||||
|
وقت السقوط، الحمل التحفيزي |
tf | Tvj= 25 درجة مئوية | 200 | ns | |||
| Tvj= 125 درجة مئوية | 310 | ns | |||||
| Tvj=150°C | 320 | ns | |||||
|
فقدان الطاقة عند التشغيل لكل نبض |
إيون | Vسي سي=400 فولت،Iج=450A RG= 2.5Ω،Rغوف=5.1Ω Vجنرال=-8/+15 فولت | Tvj= 25 درجة مئوية | 15.0 | م.ج. | ||
| Tvj= 125 درجة مئوية | 18.0 | م.ج. | |||||
| Tvj=150°C | 20.0 | م.ج. | |||||
|
أطفئ خسارة الطاقة لكل نبض |
أوف | Tvj= 25 درجة مئوية | 33.5 | م.ج. | |||
| Tvj= 125 درجة مئوية | 41.0 | م.ج. | |||||
| Tvj=150°C | 43.0 | م.ج. | |||||
| البند | الرمز | الشروط | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
بيانات SC |
مركز الدراسات الداخلية | Vجنرال≤15 فولت، Vسي سي=400 فولت | tp≤3μs Tvj=150°C |
5400 |
أ |
||
|
المقاومة الحرارية IGBT، سائل التبريد التقاطع |
RthJF |
0.13 |
كيلوغرام |
||||
|
درجة حرارة العمل |
TJop |
-40 |
175 |
°C |
|||
الديود
أقصى مقيّم القيم
| البند | الرمز | الشروط | القيم | الوحدة | |
|
الجهد العكسي المتكرر |
VRRM | Tvj= 25 درجة مئوية |
750 |
V |
|
|
التيار الأمامي المطبق |
الرقم الدولي |
820 |
أ |
||
|
التيار المستمر إلى الأمام |
أناF | TF= 80 درجة مئوية، Tvjmax= 175 درجة مئوية |
450 |
أ |
|
|
التيار النبضي للديود،tp محدود بـ TJmax |
IFpulse |
1640 |
|||
الخصائص القيم
| البند | الرمز | الشروط | القيم | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
|
الجهد الأمامي |
VF | أناF= 450A ، Vجنرال=0V | Tvj= 25 درجة مئوية | 1.20 | 1.60 |
V |
|
| Tvj= 125 درجة مئوية | 1.16 | ||||||
| Tvj=150°C | 1.14 | ||||||
| أناF= 820A ، Vجنرال=0V | Tvj= 25 درجة مئوية | 1.42 | 1.80 | ||||
| Tvj= 125 درجة مئوية | 1.43 | ||||||
| Tvj=150°C | 1.44 | ||||||
|
وقت استعادة العكس |
trr |
أناF=450A بF/dt=-6700A/μs (T)vj= 150 درجة مئوية) VR=400 فولت، Vجنرال=-8 فولت |
Tvj= 25 درجة مئوية | 122 |
ns |
||
| Tvj= 125 درجة مئوية | 160 | ||||||
| Tvj=150°C | 172 | ||||||
|
ذروة التيار العكسي للاسترداد |
إير ار ام | Tvj= 25 درجة مئوية | 295 |
أ |
|||
| Tvj= 125 درجة مئوية | 360 | ||||||
| Tvj=150°C | 375 | ||||||
|
رسوم استرداد عكسية |
QRR | Tvj= 25 درجة مئوية | 28.5 |
μC |
|||
| Tvj= 125 درجة مئوية | 40.5 | ||||||
| Tvj=150°C | 43.5 | ||||||
|
فقدان الطاقة العكسية للإنقاذ لكل نبض |
(إريك) | Tvj= 25 درجة مئوية | 6.2 |
م.ج. |
|||
| Tvj= 125 درجة مئوية | 11.7 | ||||||
| Tvj=150°C | 13.2 | ||||||
|
المقاومة الحرارية للديود، سائل التبريد |
RthJFD |
0.25 |
كيلوغرام |
||||
|
درجة حرارة العمل |
TJop |
-40 |
175 |
°C |
|||
NTC-thermistor
الخصائص القيم
| البند | الرمز | الشروط | القيم | الوحدة | |
|
المقاومة المسجلة |
R25 | Tج= 25 درجة مئوية |
5.00 |
kΩ |
|
|
قيمة B |
R25/50 |
3375 |
ك |
||
الناتج خصائص ((نموذجية) الناتج الخصائص (الخصائص النمطية)
أناج= f (Vالمواصفات) Tvj= 150°C
IGBT
النقل الخصائص ((معتادة) خسائر التبديل IGBT (معتادة)
أناج= f (Vجنرال) Vالمواصفات= 20 فولت E = f (RG)
Vجنرال= -8/+15 فولت، Iج= 450A، Vالمواصفات= 400 فولت
IGBT(RBSOA)
خسائر التبديل IGBT (عادة) عكسية التحيز آمنة تعمل المنطقة ((RBSOA)
E = f (Iج) أناج=f (Vالمواصفات)
Vجنرال= -8/+15 فولت، R(جون)= 2.5Ω ، Rغوف= 5.1Ω ، Vالمواصفات= 400 فولت فولتجنرال= -8/+15 فولت، Rغوف= 5.1Ω، Tvj= 150°C
نموذجي السعة كـ وظيفة الجهاز المجمع الجهد شحنة البوابة (عادة)
C = f (V)المواصفات) Vجنرال= f (QG)
f = 100 كيلو هرتز، Vجنرال= 0V Iج= 450A، Vالمواصفات= 400 فولت
IGBT
IGBT عابرة الحرارة عائق إلى الأمام الخصائص من الديود (معتاد)
Zth ((j-c) = f (t) IF= f (VF)
خسائر التبديل الديود (معتاد) خسائر التبديل الديود (معتاد)
Eريك= f (RG)ريك= f (IF)
أناF= 450A، Vالمواصفات= 400 فولت RG= 2.5Ω، Vالمواصفات= 400 فولت
الديود الحرارة العابرة عائق NTC-درجة حرارة الحرارة الخصائص (معتاد)
Zth ((j-c) = f (t) R = f (T)
وحدة IGBT في عاكس هي مجموعة صغيرة تحتوي على ترانزستورات ثنائية القطب معزولة (IGBTs) ومكونات أخرى.تلعب IGBTs دورًا حاسمًا في التبديل وتحويل التيار المستمر (DC) إلى التيار المتناوب (AC) في أجهزة مثل محركات المحرك، محولات الطاقة الشمسية، ومصادر الطاقة غير المتقطعة. تبسط الوحدة التكامل، والتبريد السليم ضروري للكفاءة والموثوقية.
الدوائر مخطط العنوان
الحزمة الخطوط العريضة
الأبعاد (ملم)
ملم
