المنزل > المنتجات > وحدات IGBT 34mm > 150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

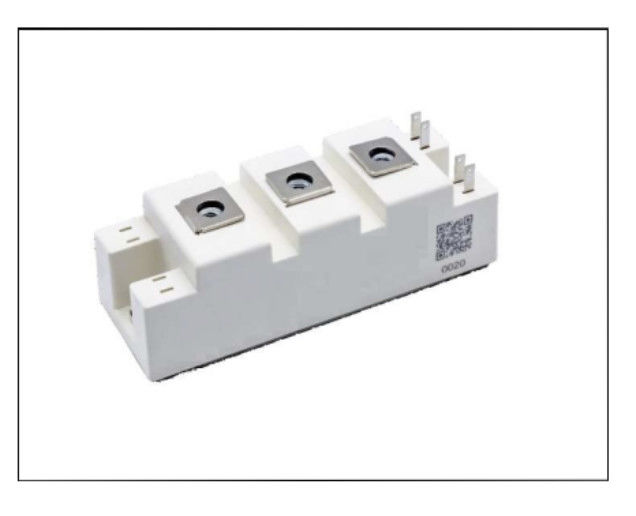

150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

تفاصيل المنتج

رقم الموديل: SPS150B12G3M4

شروط الدفع والشحن

احصل على أفضل سعر
إبراز:

وحدة IGBT ذات الطاقة العالية 34 ملم,150A وحدة IGBT عالية الطاقة,150A وحدة IGBT 34mm

,

150A High Power IGBT Module

,

150A IGBT Module 34mm

150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

الطاقة الصلبة DS-SPS150B12G3M4-S0401G0021 V1.0.



1200 فولت 150A IGBT نصف الجسر الوحدة



1200 فولت 150A IGBT





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 0




الخصائص:



□ تقنية 1200 فولت Trench + Field Stop

ديودات حرة مع استعادة عكسية سريعة وناعمة

□ VCE ((sat)مع معامل حرارة إيجابي

□ انخفاض خسائر التبديل





نموذجي التطبيقات:



□ محركات / محركات خدمة

□ محولات طاقة عالية

□ UPS

□ الطاقة الكهروضوئية





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 1

الحزمة

البند الرمز الشروط القيم الوحدة

فولتاج اختبار العزل

(فيسول) RMS، f = 50 هرتز، t = 1 دقيقة

4.0

كيلو فولت

مادة لوحة قاعدة الوحدة



كيو



العزل الداخلي



(الفئة 1 ، IEC 61140)

العزل الأساسي (الفئة 1 ، IEC 61140)

ال2أوه3



مسافة الزحف

-أرجوك المحطة إلى المغسلة الحرارية 17.0

ملم

-أرجوك المحطة إلى المحطة 20.0

التخليص

واضح المحطة إلى المغسلة الحرارية 17.0

ملم

واضح المحطة إلى المحطة 9.5

مؤشر تتبع مقارن

CTI

>200



البند الرمز الشروط القيم الوحدة
دقيقة. -أجل. (ماكس)

وحدة الحثية الضالة

LsCE

20



nH

المقاومة الرصاصية للوحدة، المحطات - رقاقة

RCC+EE   Tج= 25 درجة مئوية

0.65



درجة حرارة التخزين

Tstg

-40



125

°C

عزم التثبيت لتركيب الوحدة

M6

3.0



5.0

Nm

عزم الدوران للاتصال النهائي

M5

2.5



5.0

Nm

الوزن

G

160



g





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 2

IGBT

أقصى مقيّم القيم

البند الرمز الشروط القيم الوحدة

التيار الكهربائي لجهاز الجمع

الـ VCES   Tvj= 25 درجة مئوية

1200



V

حد أقصى لجهد إرسال البوابة

VGES

± 20



V

الجهد الانتقالي من البوابة

VGES tب≤10μs، D=0.01

±30



V

التيار المستمر في مجمع التيار المباشر

أناج   Tج= 25 درجة مئوية 200



أ

Tج= 100 درجة مئوية 150

التيار الكولكتوري النبض،tp محدودة من قبل Tjmax

ICpulse

300



أ

تبديد الطاقة

Ptot

600



W





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 3

الخصائص القيم

البند الرمز الشروط القيم الوحدة
دقيقة. -أجل. (ماكس)

فولتاج التشبع بين الجمع والمنبع

VCE ((sat) أناج=150A، Vجنرال=15 فولت Tvj= 25 درجة مئوية   1.50 1.80

V

Tvj= 125 درجة مئوية   1.65
Tvj=150°C   1.70

الجهد الحدودي للبوابة

VGE ((م)) Vالمواصفات= Vجنرال، أناج=6mA

5.0

5.8

6.5

V

التيار القاطع بين جهاز الجمع والجهاز المصدر

المياه Vالمواصفات= 1200 فولت، Vجنرال=0V Tvj= 25 درجة مئوية     100 μA
Tvj=150°C     5 mA

تيار تسرب من الناقل

الـ IGES Vالمواصفات=0V،Vجنرال= ± 20 فولت، Tvj= 25 درجة مئوية -200   200 nA

رسوم البوابة

قG Vالمواصفات=600 فولت، Iج= 150A ، Vجنرال= ± 15 فولت   1.8   μC

سعة الدخول

سيس Vالمواصفات= 25 فولت، Vجنرال=0V، f =100kHz   30.0

nF

قدرة الإنتاج

كوز   0.95

سعة نقل العكسية

كريس   0.27

المقاومة الداخلية للبوابة

RGint Tvj= 25 درجة مئوية   2   Ω

وقت تأخير التشغيل، الحمل التحفيزي

(تد)) Vسي سي=600 فولت،Iج=150A RG=3.3Ω، Vجنرال= ± 15 فولت Tvj= 25 درجة مئوية   128   ns
Tvj= 125 درجة مئوية   140   ns
Tvj=150°C   140   ns

وقت الارتفاع، الحمل التحفيزي

tر Tvj= 25 درجة مئوية   48   ns
Tvj= 125 درجة مئوية   52   ns
Tvj=150°C   52   ns

وقت تأخير الإيقاف، الحمل التحفيزي

(مغلق) Vسي سي=600 فولت،Iج=150A RG=3.3Ω، Vجنرال= ± 15 فولت Tvj= 25 درجة مئوية   396   ns
Tvj= 125 درجة مئوية   448   ns
Tvj=150°C   460   ns

وقت السقوط، الحمل التحفيزي

tf Tvj= 25 درجة مئوية   284   ns
Tvj= 125 درجة مئوية   396   ns
Tvj=150°C   424   ns

فقدان الطاقة عند التشغيل لكل نبض

إيون Vسي سي=600 فولت،Iج=150A RG=3.3Ω، Vجنرال= ± 15 فولت Tvj= 25 درجة مئوية   4.9   م.ج.
Tvj= 125 درجة مئوية   7.6   م.ج.
Tvj=150°C   8.3   م.ج.

أطفئ خسارة الطاقة لكل نبض

أوف Tvj= 25 درجة مئوية   16.1   م.ج.
Tvj= 125 درجة مئوية   21.7   م.ج.
Tvj=150°C   22.5   م.ج.

بيانات SC

مركز الدراسات الداخلية Vجنرال≤15 فولت، Vسي سي=800 فولت tp≤10μs Tvj=150°C

650

أ

المقاومة الحرارية لـ IGBT، الحافظة

RthJC       0.25 كيلوغرام

درجة حرارة العمل

TJop   -40   150 °C





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 4

الديود

أقصى مقيّم القيم

البند الرمز الشروط القيم الوحدة

الجهد العكسي المتكرر

VRRM   Tvj= 25 درجة مئوية

1200

V

التيار المستمر إلى الأمام

أناF

150

أ

التيار النبضي للديود،tp محدود بـ TJmax

IFpulse   300



الخصائص القيم

البند الرمز الشروط القيم الوحدة
دقيقة. -أجل. (ماكس)

الجهد الأمامي

VF أناF= 150A ، Vجنرال=0V Tvj= 25 درجة مئوية   2.30 2.70

V

Tvj= 125 درجة مئوية   2.50
Tvj=150°C   2.50

وقت استعادة العكس

trr

أناF=150A

بF/dt=-3300A/μs (Tvj= 150 درجة مئوية) VR=600 فولت

Vجنرال= 15 فولت

Tvj= 25 درجة مئوية   94

ns

Tvj= 125 درجة مئوية 117
Tvj=150°C 129

ذروة التيار العكسي للاسترداد

إير ار ام Tvj= 25 درجة مئوية   151

أ

Tvj= 125 درجة مئوية 166
Tvj=150°C 170

رسوم استرداد عكسية

QRR Tvj= 25 درجة مئوية   15.6

μC

Tvj= 125 درجة مئوية 23.3
Tvj=150°C 24.9

فقدان الطاقة العكسية للإنقاذ لكل نبض

(إريك) Tvj= 25 درجة مئوية   6.7

م.ج.

Tvj= 125 درجة مئوية 10.9
Tvj=150°C 11.9

المقاومة الحرارية للديودات، الحافظة

RthJCD

0.46

كيلوغرام

درجة حرارة العمل

TJop

-40



150

°C









الناتج خصائص ((نموذجية) الناتج الخصائص (الخصائص النمطية)

أناج= f (Vالمواصفات) أناج= f (Vالمواصفات) Tvj= 150°C



150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 5





                                                                                                                     IGBT

النقل الخصائص ((النموذجية) التبديل الخسائر IGBT(نموذجية)

أناج= f (Vجنرال) E = f (RG)

Vالمواصفات= 20 فولت فولتجنرال= ± 15 فولت، Iج= 150A، Vالمواصفات= 600 فولت





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 6







IGBT                                                                                                               RBSOA

التبديل الخسائر IGBTعكسياً التحيز آمنة تعمل المنطقة ((RBSOA)

E = f (Iج) أناج=f (Vالمواصفات)

Vجنرال= ± 15 فولت، RG= 3.3Ω ، Vالمواصفات= 600 فولت فولتجنرال= ± 15 فولت، Rغوف= 5.1Ω، Tvj= 150°C





150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 7









نموذجي السعة كما أ الوظيفة من الجهاز المجمع الجهد شحنة البوابة (عادة)

C = f (V)المواصفات) Vجنرال= f (QG)

f = 100 كيلو هرتز، Vجنرال= 0V Iج= 150A، Vالمواصفات= 600 فولت



   150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 8





IGBT إلى الأمام الخصائص من الديود (معتاد)

IGBT عابرة الحرارة عائق كما أ الوظيفة من النبض العرضأناF= f (VF)

Zth ((j-c) = f (t)



150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 9









خسائر التبديلخسائر الديود (معتادة)

Eريك= f (RG)ريك= f (IF)

أناF= 150A، Vالمواصفات= 600 فولت RG= 3.3Ω، Vالمواصفات= 600 فولت



     150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 10







الديود عابرة الحرارة عائق كما أ الوظيفة من النبض العرض

Zth ((j-c) = f (t)



 150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 11









"مودول نصف الجسر IGBT 1200V 150A" يدمج IGBTين في تشكيل نصف الجسر. وهو مناسب للتطبيقات التي تتطلب طاقة معتدلة إلى عالية،يقدم التحكم الدقيق في الجهد (1200 فولت) والتيار (150 أ)التبريد الفعال أمر ضروري للعمل الموثوق به، ويمكن العثور على مواصفات مفصلة في ورقة بيانات الشركة المصنعة.









الدوائر مخطط العنوان





  150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 12











الحزمة الخطوط العريضة









150A وحدة IGBT عالية الطاقة 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 13





الأبعاد (ملم)

ملم
